Optik-Bausatz für ein WS 170 mit 170 mm Öffnung f/11.
(2 Spiegel 180mm Durchmesser, 1 Spiegel 153mm).

Gegenüber einem WS 200 ist das WS 170 deutlich kompakter und leichter,
es wird noch von einer Montierung vergleichbar der EQ6 getragen
Datensatz (Geometrie+Optiksimulation) für dieses Teleskop:
ws170f11.pdf [14 KB]

Es werden jeweils nur die Spiegel geliefert und eine Optik-Simulation mit der winspot-Software.
Da die gelieferten Spiegelradien etwas von der Vorgabe (siehe Datensatz oben) abweichen können,
wird jeweils ein Ausdruck erstellt, der mit den aktuellen Werten gerechnet ist.
Der Ausdruck beschreibt die Geometrie der Spiegelanordnung und liefert eine Bildfehleranalyse.

Die Spiegel sind mit Aluminium+Schutzschicht beschichtet.
Gegen Aufpreis können die Spiegel mit Ag +Schutzschicht versehen werden.
Besonders die Reflektivität im NIR wird damit deutlich erhöht.

Optikbausatz des klassischen anastigmatischen Schiefspieglers nach Kutter
mit 130mm Öffnung (f/26)

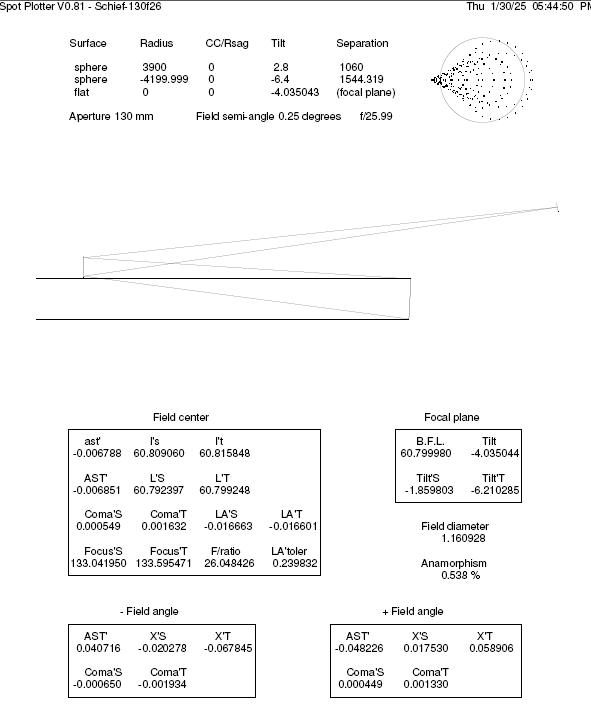

Auch hier wird ein Ausdruck mit der winspot -Software geliefert(Geometrie+Optikrechnung)
Datensätze der Kutter Schiefspiegler:

Möglichkeiten der Astigmatismus -Justage bei allen Schiefspieglern (Teleskope und Kollimatoren):

Fixstern
nachteilig kann sich die Luftunruhe auswirken, Nachführung erforderlich oder Polarstern verwenden
eine Blende aius konzentrischen Ringen vor der Öffnung erleichtert die Justage

In Autokollimation,
mit 50% kleinerem oder gleichgroßen Planspiegel vor der Öffnung, Strahlenteiler mit Pinhole und Okular am Auszug
Der Planspiegel sollte eine Öffnung von mehr als 50% des Schiefspieglers besitzen.

Seperates Kollimationsfernrohr,
liefert paralleles Lichtbündel.
Ein kleinerer Refraktor oder Spiegelteleskop wird mit seiner Öffnung vor die Schiefspiegler-Öffnung gestellt,
in dessen Auszug befindet sich ein Laserpointer der ein Pinhole
oder Mikroskopobjektiv beleuchtet (künstlicher Stern).
Hilfsfernrohr wird auf unendlich eingestellt und auf die optische Achse des Schiefspieglers ausgerichtet.
Das Bild wird mit einem Okular am Schiefspiegler-Auszug betrachtet
und auf die Form einer Kreisscheibe eingestellt.
Das Hilfsfernrohr sollte eine Öffnung von mehr als 50% des Schiefspieglers besitzen.
